Acometidas HFC
Las siguientes fotografías muestran el proceso de implementación de una red HFC de un conjunto residencial
Ubicacion de la caja de reliance
Distribución del cableado

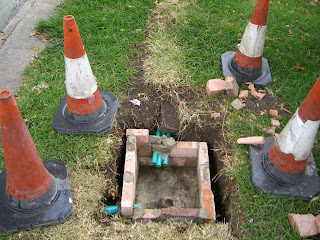

construccion de camara y ubicación de elementos
Pretaleo y colocación de elementos para distribución al abonado
Ubicacion de la caja de reliance
Distribución del cableado
construccion de camara y ubicación de elementos
Pretaleo y colocación de elementos para distribución al abonado
